راهنمای جامع میله مسی آنیل شده

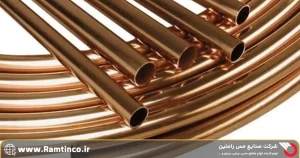

مقدمه و تعریف میله مسی آنیل شده

تعریف و ماهیت میله مسی آنیل شده

میله مسی آنیل شده یکی از مهم‌ترین محصولات در صنایع برق، الکترونیک و سرمایش است که از فرآیند بازپخت یا آنیلینگ (Annealing) روی میله‌های مسی سخت به‌دست می‌آید. در این فرآیند، میله مسی تحت حرارت کنترل‌شده قرار می‌گیرد تا ساختار کریستالی آن منظم‌تر و نرم‌تر شود. نتیجه این عملیات، افزایش انعطاف‌پذیری، رسانایی بالا و مقاومت مناسب در برابر ترک و شکستگی است.

میله مسی آنیل شده به‌دلیل ویژگی‌های مکانیکی و الکتریکی بهینه، گزینه‌ای ایده‌آل برای اتصالات برقی، شینه‌ها، کابل‌های قدرت و تجهیزات سرمایشی و تهویه مطبوع محسوب می‌شود.

تفاوت بین مس سخت و میله مسی آنیل شده

تفاوت اصلی بین مس سخت و میله مسی آنیل شده در میزان نرمی و شکل‌پذیری آن‌هاست. مس سخت پس از عملیات نورد یا کشش سرد بدون حرارت‌دهی باقی می‌ماند، بنابراین سخت‌تر اما شکننده‌تر است. در مقابل، میله مسی آنیل شده به دلیل حرارت‌دهی در مرحله بازپخت، نرم و انعطاف‌پذیرتر می‌شود. این ویژگی باعث می‌شود در مواقعی که نیاز به خم‌کاری، جوشکاری یا تغییر فرم وجود دارد، عملکرد بسیار بهتری داشته باشد.

به همین دلیل در صنایع سیم‌سازی و الکترونیک، میله‌های مسی نرم (annealed copper rods) نسبت به نمونه‌های سخت کاربرد گسترده‌تری دارند.

اهمیت فرآیند آنیل در صنایع مسی

فرآیند آنیل نقش حیاتی در بهبود خواص مکانیکی و الکتریکی مس دارد. بدون انجام این مرحله، فلز ممکن است دچار تنش‌های داخلی، شکستگی در هنگام خم‌کاری یا کاهش هدایت الکتریکی شود.

در صنایع مدرن، از آنیل برای افزایش رسانایی الکتریکی تا بیش از ۱۰۲٪ IACS استفاده می‌شود که این میزان برای کاربردهای حساس مانند کابل‌های ولتاژ بالا و سیستم‌های خنک‌کننده مسی حیاتی است.

همچنین با نرم شدن بافت فلز، جوشکاری، لحیم‌کاری و اتصالات مکانیکی آسان‌تر انجام می‌شود و طول عمر تجهیزات نیز افزایش می‌یابد.

جدول مقایسه ویژگی‌های مس خام، میله مسی آنیل شده و مس سخت

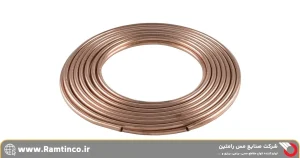

فرآیند آنیل کردن مس — اصول و روش‌ها

مراحل اصلی عملیات آنیل (گرم کردن، نگهداری، سرد کردن)

عملیات آنیل کردن در تولید میله مسی آنیل شده شامل سه مرحله مهم است:

۱. گرم کردن: مس تا دمایی بین ۳۵۰ تا ۶۵۰ درجه سانتی‌گراد حرارت می‌بیند تا ساختار کریستالی آن تغییر کند.

۲. نگهداری در دمای ثابت: در این مرحله، دما برای مدت زمان مشخصی حفظ می‌شود تا تنش‌های داخلی فلز آزاد گردد.

۳. سرد کردن کنترل‌شده: سرد شدن تدریجی (نه ناگهانی) موجب پایداری ساختار جدید و افزایش نرمی می‌شود.

در صورتی که سرعت سرد شدن بیش از حد بالا باشد، فلز دوباره سخت می‌شود و کیفیت میله مسی آنیل شده کاهش می‌یابد.

روش‌های مختلف آنیل (کامل، اسفرودایز، ایزوترمال)

فرآیند آنیل در مس به چند روش انجام می‌شود:

• آنیل کامل (Full Annealing): حرارت‌دهی تا دمای نزدیک به ذوب برای دستیابی به حداکثر نرمی و رسانایی.

• آنیل اسفرودایز (Spheroidize): برای ایجاد دانه‌های گرد و افزایش انعطاف‌پذیری سطحی در میله‌های نازک‌تر.

• آنیل ایزوترمال (Isothermal): کنترل دقیق دما و زمان برای حفظ خواص همگن در طول میله مسی.

در تولید صنعتی، بسته به کاربرد نهایی، از ترکیبی از این روش‌ها استفاده می‌شود تا خواص الکتریکی و مکانیکی بهینه به‌دست آید.

دمای مناسب و کنترل زمان آنیل برای میله‌های مسی

دمای استاندارد برای آنیل کردن میله‌های مسی معمولاً بین ۴۰۰ تا ۶۰۰ درجه سانتی‌گراد است. کنترل دقیق دما در این بازه باعث می‌شود که فلز هم نرم و هم رسانا باقی بماند.

در کارگاه‌های تولیدی بزرگ، از کوره‌های پیوسته (Continuous Furnace) استفاده می‌شود که فرآیند آنیل را در خط تولید و بدون وقفه انجام می‌دهند. این روش علاوه بر یکنواختی، مصرف انرژی را نیز کاهش می‌دهد.

جدول پارامترهای اصلی در انواع فرآیندهای آنیل مس

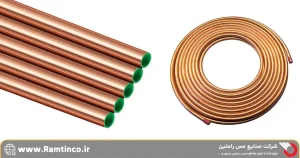

خواص فیزیکی و الکتریکی میله مسی پس از آنیل

تأثیر آنیل بر ساختار دانه‌ای مس

فرآیند آنیل باعث تغییر چشمگیری در ساختار دانه‌ای مس می‌شود. در حالت اولیه، مس خام یا سخت دارای دانه‌های کشیده و فشرده است که در اثر نورد یا کشش سرد به وجود می‌آیند. این ساختار فشرده باعث افزایش سختی اما کاهش انعطاف‌پذیری می‌شود.

در مقابل، در میله مسی آنیل شده پس از گرم شدن در دمای مناسب (حدود ۵۰۰ تا ۶۰۰ درجه سانتی‌گراد)، ساختار بلوری بازآرایی شده و دانه‌ها بزرگ‌تر و کروی‌تر می‌شوند. این بازآرایی بلورهای داخلی، تنش‌های پسماند را از بین می‌برد و منجر به فلزی نرم، قابل‌انعطاف و پایدار می‌شود.

نتیجه این تغییرات، کاهش شکنندگی، افزایش دوام و بهبود رفتار فلز در هنگام خم‌کاری یا جوشکاری است. این ویژگی‌ها دلیل اصلی استفاده از میله مسی آنیل شده در صنایع برق و تهویه محسوب می‌شوند.

افزایش رسانایی الکتریکی پس از آنیل

یکی از مهم‌ترین مزایای فرآیند بازپخت در مس، افزایش هدایت الکتریکی آن است. در میله‌های سخت، تنش‌های مکانیکی ناشی از کار سرد موجب اختلال در مسیر حرکت الکترون‌ها می‌شود و در نتیجه مقاومت الکتریکی افزایش می‌یابد.

در مقابل، پس از آنیل کردن، این ناهنجاری‌ها از بین می‌روند و رسانایی به بیش از ۱۰۲٪ IACS (International Annealed Copper Standard) می‌رسد. این بدان معناست که میله مسی آنیل شده نه تنها نرم‌تر بلکه از نظر انتقال جریان نیز کارآمدتر است.

این ویژگی در ساخت کابل‌های قدرت، شینه‌های برق و اتصالات الکتریکی با جریان بالا حیاتی است، چرا که هر درصد افزایش در رسانایی، مستقیماً بر کاهش تلفات انرژی تأثیر دارد.

تغییر در سختی، استحکام و نرمی فلز

در فرآیند آنیل، بخشی از استحکام تسلیم فلز کاهش یافته و به جای آن انعطاف‌پذیری و نرمی فلز مس به شکل قابل‌توجهی افزایش می‌یابد. به عنوان مثال، سختی فلز ممکن است از حدود ۱۱۰ ویکرز (HV) در مس سخت به حدود ۶۰ HV در حالت آنیل‌شده برسد.

این تغییر به تولیدکنندگان اجازه می‌دهد تا از میله مسی آنیل شده در عملیات خمکاری، کشش یا پیچش استفاده کنند بدون آن‌که ترک یا شکست در سطح فلز ایجاد شود. در عوض، این میله‌ها توانایی بیشتری در تحمل ارتعاشات مکانیکی و دمایی دارند.

در صنعت سرمایش و تهویه، نرمی بیشتر میله باعث سهولت نصب و کاهش احتمال نشتی در اتصالات می‌شود.

جدول تغییرات خواص فیزیکی و الکتریکی مس قبل و بعد از آنیل

مقایسه میله مسی آنیل شده و مس سخت

تفاوت در تولید و عملیات حرارتی

تفاوت اصلی میان میله مسی آنیل شده و مس سخت در فرآیند تولید و نوع عملیات حرارتی نهفته است.

در تولید مس سخت، میله‌ها پس از نورد یا کشش سرد بدون حرارت‌دهی رها می‌شوند، در حالی که برای تولید میله آنیل شده، همان میله‌ها در دمای بالا (حدود ۵۰۰ تا ۶۰۰ درجه سانتی‌گراد) حرارت می‌بینند و سپس به‌صورت کنترل‌شده سرد می‌شوند.

این عملیات حرارتی موجب آزاد شدن تنش‌های درونی و افزایش انعطاف‌پذیری فلز می‌گردد. در نتیجه، میله مسی آنیل شده نرم‌تر و رساناتر از نمونه سخت است.

مزایا و معایب هر نوع در کاربردهای مختلف

مس سخت به‌دلیل استحکام بالاتر، در مواقعی که نیاز به مقاومت مکانیکی یا تحمل فشار وجود دارد، مورد استفاده قرار می‌گیرد؛ مانند اتصالات سفت، ریل‌های انتقال جریان و قطعات الکترومکانیکی.

در مقابل، میله مسی آنیل شده در جاهایی به کار می‌رود که نرمی، قابلیت شکل‌دهی و رسانایی بالا اهمیت دارد. کاربردهایی مانند تولید کابل، شینه برق، سیستم‌های سرمایش و لوله‌های انتقال حرارتی از جمله این موارد هستند.

با این حال، در پروژه‌های صنعتی ترکیبی، گاهی از هر دو نوع به‌صورت مکمل استفاده می‌شود تا میان استحکام و هدایت الکتریکی تعادل برقرار گردد.

انتخاب نوع مناسب برای پروژه‌های صنعتی

انتخاب بین این دو نوع بستگی به هدف پروژه دارد. اگر هدف انتقال جریان با حداقل افت ولتاژ باشد، بدون تردید میله مسی آنیل شده بهترین گزینه است. اما اگر مقاومت مکانیکی در اولویت باشد، استفاده از مس سخت یا نیم‌سخت توصیه می‌شود.

در پروژه‌هایی نظیر تأسیسات الکتریکی و لوله‌کشی، معمولاً از ترکیب لوله مسی نرم (annealed copper tube) و اتصالات مس سخت استفاده می‌شود تا ضمن حفظ مقاومت مکانیکی، انعطاف کافی برای نصب نیز وجود داشته باشد.

جدول تفاوت‌های کلیدی میان مس سخت و میله مسی آنیل شده

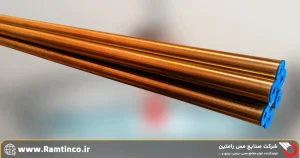

کاربردهای صنعتی و مهندسی میله مسی آنیل شده

استفاده در صنعت سیم و کابل

یکی از اصلی‌ترین کاربردهای میله مسی آنیل شده در صنعت سیم و کابل است.

در تولید کابل‌های برق، هادی باید هم رسانایی بالایی داشته باشد و هم در حین فرایند کشش و تابیدن، مقاومت مکانیکی مناسبی نشان دهد. میله مسی آنیل شده به‌دلیل نرمی و قابلیت کشش بالا، بدون ایجاد ترک یا شکستگی، به سیم‌های نازک‌تر تبدیل می‌شود.

درواقع، سیم‌های برق خانگی، کابل‌های مخابراتی و سیم‌پیچ‌های موتور الکتریکی همگی از این نوع میله مسی ساخته می‌شوند.

در کارخانه‌های کابل‌سازی، ابتدا میله مسی آنیل شده به قطر ۸ میلی‌متر تولید می‌شود و سپس طی چند مرحله کشش، قطر آن به کمتر از ۲ میلی‌متر کاهش می‌یابد. این فرآیند به‌دلیل خاصیت نرم و قابل‌انعطاف بودن فلز، بدون شکستن ساختار بلوری ممکن است.

به‌علاوه، رسانایی الکتریکی بالای این نوع میله باعث می‌شود تلفات انرژی در انتقال جریان به حداقل برسد. به همین دلیل، این نوع مس در استانداردهای جهانی مانند ASTM B49 و IEC برای تولید کابل‌های قدرت توصیه شده است.

اتصالات و ترمینال‌های برق

در بخش تجهیزات الکتریکی، میله مسی آنیل شده نقش کلیدی در تولید اتصالات، ترمینال‌ها، شینه‌ها (busbar) و قطعات رسانا دارد. این قطعات باید در عین رسانایی بالا، قابلیت شکل‌دهی آسانی نیز داشته باشند.

برای مثال، در تابلوهای برق صنعتی، اتصالات و شینه‌ها باید بتوانند جریان‌های بالا را بدون افزایش حرارت و افت ولتاژ منتقل کنند. خاصیت نرمی و پایداری حرارتی میله مسی آنیل شده باعث می‌شود بتوان آن را به راحتی خم، پانچ یا سوراخ کرد، بدون اینکه ترک یا تغییر در رسانایی ایجاد شود.

همچنین در صنایع برق خودرو، از این میله‌ها برای ساخت ترمینال‌های انشعاب، پایه فیوزها، رینگ‌های اتصال و قطعات جوش‌پذیر استفاده می‌شود.

در این بخش، ویژگی چسبندگی لحیم و مقاومت در برابر اکسیداسیون نیز اهمیت زیادی دارد و مس آنیل‌شده در مقایسه با انواع سخت، عملکرد بهتری ارائه می‌دهد.

تجهیزات الکترونیکی و قطعات حساس

در صنایع الکترونیک، هر جزئی از مدار اهمیت حیاتی دارد؛ از مسیر عبور جریان تا قطعات ظریف و حساس.

میله مسی آنیل شده به دلیل ساختار بلوری همگن و مقاومت کم در برابر جریان الکتریکی، در تولید کانکتورهای دقیق، رله‌ها، سوییچ‌ها و قطعات انتقال سیگنال به کار می‌رود.

در تجهیزات الکترونیکی با ولتاژ پایین، کوچک‌ترین افزایش مقاومت می‌تواند باعث افت عملکرد شود، به همین دلیل استفاده از میله‌های آنیل‌شده کاملاً ضروری است.

از دیگر مزایای آن در این بخش، پایداری شیمیایی بالا و قابلیت آبکاری یکنواخت است. این ویژگی‌ها باعث می‌شود در ساخت کانکتورهای آبکاری‌شده با نیکل یا قلع، کیفیت سطحی فوق‌العاده‌ای حاصل شود. در تجهیزات مخابراتی و سیستم‌های انتقال داده، این موضوع نقش تعیین‌کننده‌ای در کاهش نویز و افت سیگنال دارد.

صنایع خودروسازی، انرژی و تهویه مطبوع

در صنایع خودروسازی، میله مسی آنیل شده در بخش‌های الکتریکی خودرو مانند دینام، موتور استارت، سیستم باتری و ترمینال‌های قدرت مورد استفاده قرار می‌گیرد. چون این بخش‌ها نیازمند فلزی هستند که هم رسانا باشد و هم در برابر ارتعاش و حرارت مقاوم بماند.

در سیستم‌های هیبریدی و خودروهای برقی نیز، از شینه‌ها و کابل‌های ساخته‌شده از میله‌های آنیل‌شده استفاده می‌شود تا جریان‌های بالا بدون اتلاف حرارتی منتقل شوند.

در صنعت انرژی، میله مسی آنیل شده در تولید ژنراتورها، ترانسفورماتورها و تجهیزات زمین (Earthing System) کاربرد گسترده دارد. این میله‌ها در سیستم ارت، به‌عنوان الکترودهای اصلی برای انتقال جریان خطا به زمین به کار می‌روند، چراکه دارای رسانایی بالا و مقاومت پایین در برابر خوردگی خاک هستند.

در بخش تهویه مطبوع (HVAC)، این نوع مس در ساخت لوله‌های مسی نرم برای انتقال گاز مبرد به‌کار می‌رود. نرمی بالای میله آنیل‌شده امکان تولید لوله‌هایی را فراهم می‌کند که در حین نصب خم می‌شوند، بدون ترک خوردن یا نشتی. این ویژگی‌ها با کلمات کلیدی LSI مانند لوله مسی نرم، ضخامت لوله مسی، سایز لوله مسی به اینچ و میلی‌متر نیز مرتبط است و برای سئوی مقاله مفید خواهد بود.

به همین دلیل در استانداردهای بین‌المللی (مانند ASTM B88 و EN 1057) از لوله‌های تولیدشده با میله مسی آنیل شده به‌عنوان لوله‌های تیپ K یا تیپ L یاد می‌شود که دارای ضخامت و استحکام مناسب برای انتقال سیالات در سیستم‌های سرمایشی و گرمایشی هستند.

جدول مهم‌ترین کاربردهای صنعتی میله مسی آنیل شده

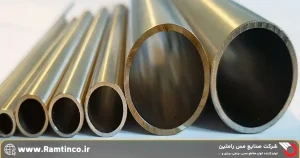

رابطه بین میله مسی آنیل شده و لوله مسی / لوله‌کشی مسی

چرا لوله‌های مسی نرم از مس آنیل شده ساخته می‌شوند

در صنایع تأسیسات و سیستم‌های لوله‌کشی، یکی از مهم‌ترین پارامترها انعطاف‌پذیری و شکل‌پذیری لوله‌ها است. به همین دلیل، بسیاری از لوله‌های مسی نرم از جنس میله مسی آنیل شده تولید می‌شوند. فرآیند آنیل باعث می‌شود ساختار دانه‌ای مس بازسازی شده و تنش‌های داخلی آن از بین برود؛ در نتیجه فلز به‌جای شکننده بودن، رفتاری نرم و قابل خم‌کاری پیدا می‌کند.

در پروژه‌هایی مانند سیستم‌های سرمایش و گرمایش، تهویه مطبوع (HVAC) و لوله‌کشی گازهای فشرده، استفاده از لوله‌هایی که از مس آنیل‌شده ساخته می‌شوند، موجب کاهش خطر ترک خوردگی در اتصالات و افزایش طول عمر مفید سیستم می‌شود. به همین دلیل، کارخانه‌های تولید مس معمولاً میله‌های مسی آنیل شده را به‌عنوان ماده اولیه ساخت لوله‌های نرم مسی انتخاب می‌کنند.

جدول سایز لوله مسی به اینچ و میلیمتر

یکی از مهم‌ترین معیارها در طراحی و اجرای لوله‌کشی مسی، انتخاب سایز مناسب لوله است. اندازه لوله‌ها معمولاً به دو صورت اینچی و میلی‌متری نمایش داده می‌شود. دانستن این مقیاس‌ها برای هماهنگی بین تجهیزات، اتصالات و ابزارهای نصب ضروری است.

این جدول به مهندسان کمک می‌کند تا هنگام طراحی سیستم، تناسب بین قطر، ضخامت و نوع آنیل یا سخت بودن لوله‌ها را بهتر درک کنند.

معرفی جدول لوله مسی تیپ K و سایر تیپ‌ها

لوله‌های مسی بسته به ضخامت دیواره و کاربرد، در چند تیپ مختلف تولید می‌شوند که مهم‌ترین آن‌ها تیپ K، L و M هستند.

• تیپ K: ضخیم‌ترین نوع لوله مسی است و معمولاً از میله مسی آنیل شده ساخته می‌شود. مناسب برای کاربردهای فشار بالا، دفنی یا زیرزمینی.

• تیپ L: ضخامت متوسط دارد و بیشتر در ساختمان‌ها، تهویه مطبوع و سیستم‌های آب‌رسانی استفاده می‌شود.

• تیپ M: سبک‌تر و اقتصادی‌تر است اما برای فشارهای بالا مناسب نیست.

در واقع، تفاوت اصلی این تیپ‌ها در ضخامت دیواره، مقاومت مکانیکی و میزان انعطاف‌پذیری است. لوله‌هایی که از مس آنیل شده تولید می‌شوند، معمولاً در تیپ K و L دسته‌بندی می‌گردند چون نیازمند قابلیت خم‌پذیری بالاتری هستند.

ضخامت و اتصالات لوله‌های مسی در کاربردهای مختلف

ضخامت لوله‌های مسی بسته به فشار کاری، دمای سیال و نوع کاربرد انتخاب می‌شود. در سیستم‌های گاز فریون، آب سرد، بخار و سیستم‌های تهویه مطبوع، لوله‌هایی با ضخامت بین ۰.۸ تا ۱.۲ میلی‌متر بیشترین کارایی را دارند.

برای اتصالات، معمولاً از فیتینگ‌های برنجی، جوشی یا لحیمی استفاده می‌شود. خاصیت نرمی و انعطاف‌پذیری میله مسی آنیل شده باعث می‌شود که لوله‌ها به‌راحتی به فیتینگ‌ها متصل شوند بدون اینکه دچار شکستگی یا نشت شوند.

همچنین، در سیستم‌های صنعتی که نیاز به دوام بالا دارند، لوله‌هایی از مس بازپخت‌شده (Annealed Copper Tubes) استفاده می‌شوند که مقاومت بالایی در برابر خوردگی و دمای بالا دارند.

جدول سایز و ضخامت لوله‌های مسی تیپ K و L

به‌طور خلاصه، میله مسی آنیل شده پایه اصلی تولید لوله‌های مسی نرم است که در صنایع مختلف از جمله تهویه مطبوع، تأسیسات آب و گاز و سیستم‌های خنک‌کننده کاربرد دارد. فرآیند آنیل با کاهش سختی و افزایش انعطاف‌پذیری، امکان تولید لوله‌هایی با شکل‌پذیری بالا و مقاومت مکانیکی مناسب را فراهم می‌کند.

در واقع، رابطه میان میله مسی آنیل شده و لوله مسی، رابطه‌ای بنیادین در صنعت فلزکاری محسوب می‌شود؛ چراکه کیفیت نهایی لوله مستقیماً به کیفیت و یکنواختی عملیات آنیل روی میله اولیه وابسته است.

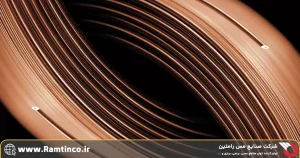

نکات طراحی، انتخاب و محاسبه در استفاده از میله مسی آنیل شده

نحوه انتخاب قطر و طول مناسب

انتخاب قطر و طول مناسب میله مسی آنیل شده یکی از مراحل کلیدی در طراحی سیستم‌های الکتریکی و صنعتی است. قطر میله باید به‌گونه‌ای انتخاب شود که بتواند جریان الکتریکی مورد نیاز را بدون افزایش بیش از حد دما عبور دهد.

در کاربردهایی مانند سیستم ارتینگ، تابلوهای برق یا شینه‌های توزیع، قطر معمولی بین ۱۰ تا ۳۰ میلی‌متر انتخاب می‌شود. طول میله نیز بر اساس مسیر جریان و محل نصب تعیین می‌گردد تا از افت ولتاژ و کاهش راندمان جلوگیری شود.

استفاده از میله‌های بیش از اندازه ضخیم، هزینه اضافی و سختی در خم‌کاری ایجاد می‌کند، در حالی که میله‌های نازک‌تر احتمال گرم شدن بیش از حد و افت جریان را دارند. بنابراین، انتخاب بهینه باید با در نظر گرفتن جریان مجاز، شرایط محیطی و نوع اتصال انجام شود.

محاسبه جریان مجاز و افت حرارتی

یکی از معیارهای طراحی ایمن، توجه به جریان مجاز و تحمل حرارتی میله مسی آنیل شده است. رسانایی بالای مس باعث می‌شود اتلاف انرژی در قالب حرارت کاهش یابد، اما اگر سطح مقطع کافی نباشد، مقاومت افزایش یافته و حرارت بیش‌ازحد تولید می‌شود.

فرمول تقریبی برای محاسبه جریان مجاز در میله‌های مسی:

I = k × A^0.75

که در آن I جریان مجاز (آمپر)، A سطح مقطع (میلی‌متر مربع) و k ضریب بستگی به شرایط خنک‌کاری دارد.

به عنوان مثال، میله‌ای با قطر ۱۰ میلی‌متر قادر است تا حدود ۱۲۰ آمپر جریان پیوسته را عبور دهد بدون اینکه دمای آن از محدوده مجاز (حدود ۸۰ درجه سانتی‌گراد) فراتر رود.

در نتیجه، هنگام طراحی مدارهای قدرت، باید توازن بین قطر، جریان عبوری و دمای کاری رعایت شود تا از افت راندمان یا آسیب به ساختار فلز جلوگیری گردد.

روش‌های نصب و خم‌کاری

یکی از مزیت‌های مهم میله مسی آنیل شده، قابلیت بالا در خم‌کاری و فرم‌دهی است. این ویژگی باعث می‌شود در پروژه‌های پیچیده، مسیرهای خاص یا اتصالات چند‌زاویه به‌راحتی ایجاد شوند.

در حین نصب، باید از ابزارهای مخصوص خم‌کاری استفاده شود تا سطح میله دچار ترک، لهیدگی یا تغییر در سطح مقطع نگردد. همچنین، بهتر است خم‌کاری در دمای محیط و با شعاع انحنای مناسب (حداقل ۵ برابر قطر میله) انجام شود.

در اتصالات پیچ‌دار یا لحیمی، سطح تماس باید تمیز، عاری از اکسید و خشک باشد تا رسانایی الکتریکی در بالاترین حد ممکن باقی بماند.

اصول نگهداری و جلوگیری از خوردگی

اگرچه مس به‌صورت طبیعی دارای مقاومت خوبی در برابر خوردگی است، اما در شرایط رطوبتی بالا یا محیط‌های اسیدی، سطح آن ممکن است دچار تشکیل لایه سبزرنگ اکسید مس (پتینا) شود. برای جلوگیری از این مسئله، رعایت چند نکته الزامی است:

1. استفاده از روکش محافظ یا پوشش قلع‌کاری بر روی سطح میله.

2. نگهداری در محیط خشک با تهویه مناسب.

3. پرهیز از تماس مستقیم با مواد خورنده مانند کلریدها یا سولفورها.

4. بازبینی دوره‌ای اتصالات جهت اطمینان از عدم زنگ‌زدگی یا تغییر رنگ.

این اقدامات باعث می‌شوند که عمر مفید میله مسی آنیل شده افزایش یافته و رسانایی آن در طول زمان ثابت بماند.

جدول جریان مجاز و دمای کاری برای قطرهای مختلف میله مسی آنیل شده

این جدول بر اساس استانداردهای عمومی IEC و ASTM برای رساناهای مسی آنیل شده تنظیم شده و می‌تواند راهنمای دقیقی در انتخاب قطر مناسب باشد.

در طراحی هر سیستم الکتریکی یا صنعتی، رعایت اصول انتخاب و نصب میله مسی آنیل شده اهمیت زیادی دارد. این میله‌ها با داشتن رسانایی عالی، مقاومت مکانیکی متعادل و قابلیت شکل‌پذیری بالا، بهترین گزینه برای انتقال جریان، ارتینگ و ساخت اتصالات صنعتی هستند.

با انتخاب صحیح قطر، کنترل دمای کاری و نگهداری اصولی، می‌توان دوام طولانی، افت حرارتی کم و راندمان بالا را برای سیستم تضمین کرد.

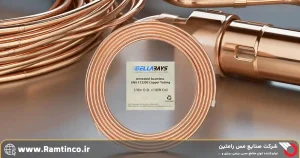

چالش‌ها، محدودیت‌ها و نکات بهینه‌سازی

مشکلات ناشی از ناخالصی‌ها در مس

یکی از مهم‌ترین چالش‌ها در تولید میله مسی آنیل شده، وجود ناخالصی‌های فلزی یا غیرفلزی در ساختار مس است. حضور عناصری مانند فسفر، گوگرد یا سرب حتی در مقادیر جزئی می‌تواند باعث کاهش رسانایی الکتریکی و تغییر خواص مکانیکی فلز شود.

در فرآیند ذوب و ریخته‌گری، باید خلوص مس حداقل ۹۹.۹٪ باشد تا کیفیت نهایی میله در حد استاندارد باقی بماند.

ناخالصی‌ها همچنین می‌توانند باعث افزایش شکنندگی، تغییر در دانه‌بندی فلز و افت قابلیت خم‌کاری شوند. برای جلوگیری از این مشکلات، تولیدکنندگان حرفه‌ای از فیلتراسیون مذاب، آنیل کنترل‌شده و تست اسپکترومتری دقیق استفاده می‌کنند تا از خلوص یکنواخت در کل طول میله اطمینان حاصل شود.

کاهش مقاومت در برابر خستگی در دمای بالا

هرچند میله مسی آنیل شده از نظر انعطاف‌پذیری و رسانایی در وضعیت مطلوبی قرار دارد، اما در دماهای بالا (بالاتر از ۱۰۰°C) ممکن است دچار افت مقاومت در برابر خستگی فلز شود.

این مسئله به‌ویژه در کاربردهایی مانند ترمینال‌های برق، موتورهای الکتریکی یا محیط‌های صنعتی گرم اهمیت زیادی دارد.

وقتی میله به‌طور مداوم در معرض ارتعاش، نوسان حرارتی یا جریان‌های متغیر قرار گیرد، ساختار بلوری آن ممکن است به مرور زمان ضعیف شود. برای کاهش این اثر، معمولاً از پوشش‌های محافظ نقره‌ای یا قلع‌اندود و همچنین از سیستم‌های خنک‌کننده یا تهویه طبیعی استفاده می‌شود تا پایداری مکانیکی در دماهای بالا حفظ گردد.

چالش‌های کنترل کیفیت در فرآیند آنیل

فرآیند آنیل کردن مس نیازمند کنترل دقیق دما، زمان و محیط حرارتی است. اگر دمای آنیل بیش از حد بالا رود، ممکن است ساختار کریستالی بیش از اندازه رشد کرده و نرمی بیش‌ازحد (Over-annealing) رخ دهد؛ در مقابل، اگر دما کافی نباشد، فلز سخت باقی مانده و خواص مورد نظر به‌دست نمی‌آید.

به همین دلیل، کارخانجات حرفه‌ای از کوره‌های آنیل پیوسته با کنترل اتوماتیک دما و گازهای محافظ استفاده می‌کنند تا از اکسید شدن سطح و تغییر رنگ جلوگیری شود. کنترل کیفیت در هر مرحله — از نورد اولیه تا سردسازی — برای دستیابی به میله مسی آنیل شده با رسانایی و دوام بالا حیاتی است.

راهکارهای صنعتی برای بهبود کیفیت و کاهش تلفات

برای دستیابی به بهترین عملکرد، تولیدکنندگان معتبر از مجموعه‌ای از راهکارهای صنعتی استفاده می‌کنند:

1. بهینه‌سازی زمان و دمای آنیل بر اساس قطر میله و ترکیب شیمیایی فلز.

2. استفاده از اتمسفر خنثی (نیتروژن یا آرگون) در هنگام حرارت‌دهی برای جلوگیری از اکسید شدن.

3. پالایش دقیق مواد اولیه جهت حذف ناخالصی‌ها و کاهش افت رسانایی.

4. پایش مداوم با تجهیزات نوری و الکترونی برای بررسی ساختار دانه‌ای پس از آنیل.

5. بسته‌بندی و نگهداری استاندارد برای جلوگیری از اکسید شدن سطح میله در انبار.

با رعایت این اصول، می‌توان میله‌هایی تولید کرد که علاوه‌بر داشتن هدایت الکتریکی بالا، پایداری حرارتی و عمر طولانی نیز داشته باشند.

جدول چالش‌های رایج در تولید میله مسی آنیل شده و راهکارهای صنعتی

در نهایت، تولید میله مسی آنیل شده باکیفیت، نیازمند توجه ویژه به جزئیات فنی در تمام مراحل تولید است. از انتخاب مواد اولیه خالص گرفته تا کنترل دقیق دمای آنیل و بسته‌بندی نهایی، هر گام می‌تواند بر عملکرد نهایی تأثیرگذار باشد.

شناخت این چالش‌ها و اجرای راهکارهای صنعتی بهینه، نه‌تنها کیفیت محصول را ارتقا می‌دهد، بلکه تلفات انرژی، هزینه تعمیرات و خرابی در سیستم‌های الکتریکی را به حداقل می‌رساند.
