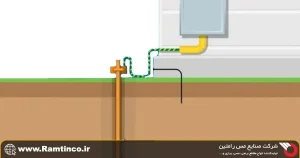

مقدمه‌ای بر چاه ارت
۱. چاه ارت چیست؟
چاه ارت به چاهی گفته می‌شود که در آن، یک الکترود فلزی (مانند صفحه مسی یا میله ارت) به همراه مواد پرکننده مخصوص در عمق زمین قرار می‌گیرد. وظیفه این چاه، انتقال جریان‌های اضافی یا نشتی برق به زمین است تا از بروز خطراتی مانند برق‌گرفتگی یا سوختن وسایل برقی جلوگیری شود.
۲. دلیل اهمیت آن در برق‌کشی ساختمان‌ها
در ساختمان‌های مسکونی، اداری، صنعتی و حتی مخابراتی، همیشه احتمال وجود خطای الکتریکی یا اضافه‌بار وجود دارد. اگر چنین جریان‌هایی راهی به زمین نداشته باشند، می‌توانند آسیب‌های مالی و جانی جبران‌ناپذیری ایجاد کنند. نصب صحیح گودال ارت، با کاهش مقاومت الکتریکی بین سیستم و زمین، باعث ایمن‌سازی کامل شبکه برق ساختمان می‌شود.
۳. نقش کلیدی در ایمنی جانی و حفاظت تجهیزات
جریان‌های القایی، اتصال کوتاه یا حتی صاعقه می‌توانند باعث نوسانات شدید در شبکه برق شوند. در چنین شرایطی، چاه ارت با جذب و انتقال انرژی الکتریکی به زمین، نه‌تنها از جان افراد محافظت می‌کند، بلکه از آسیب دیدن وسایل حساس مانند کامپیوتر، تجهیزات پزشکی یا سیستم‌های کنترل صنعتی نیز جلوگیری می‌نماید. به همین دلیل، رعایت استانداردها در طراحی و اجرای چاه ارت یکی از الزامات جدی در مهندسی برق محسوب می‌شود.

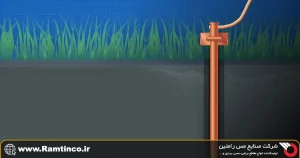

تاریخچه و مفاهیم پایه سیستم ارتینگ
ایده استفاده از زمین به‌عنوان محافظ در برابر خطرات الکتریکی، به قرن نوزدهم بازمی‌گردد؛ زمانی که مهندسان متوجه شدند اتصال مستقیم به زمین می‌تواند باعث تخلیه ایمن جریان‌های ناخواسته شود. در ایران نیز از دهه ۱۳۵۰ به بعد، موضوع ارتینگ در طراحی سیستم‌های الکتریکی اهمیت یافت و امروزه وجود چاه ارت در پروژه‌های ساختمانی به یک الزام قانونی و فنی تبدیل شده است.
۱. سیر تحول ارتینگ در دنیا و ایران
در ابتدا، سیستم‌های ارت به‌صورت ابتدایی و با استفاده از نمک و ذغال ساخته می‌شدند. اما با پیشرفت فناوری و درک بهتر از هدایت الکتریکی در خاک، طراحی‌های علمی‌تری برای چاه ارت مطرح شد. امروزه، در ایران نیز سازمان نظام مهندسی ساختمان، ضوابط مشخصی برای اجرای سیستم ارتینگ تدوین کرده است که رعایت آن‌ها برای دریافت پایان‌کار الزامی است.
۲. تعریف ارتینگ و تفاوت آن با چاه ارت
ارتینگ به‌طور کلی به فرآیند اتصال الکتریکی تجهیزات به زمین گفته می‌شود تا در زمان بروز خطا، جریان الکتریکی بدون آسیب از بدن انسان یا دستگاه عبور کرده و به زمین منتقل شود. اما چاه ارت تنها یکی از روش‌های اجرای ارتینگ است؛ یعنی یک چاه فیزیکی که در آن تجهیزات خاصی برای انتقال جریان به زمین تعبیه می‌شود. به‌عبارتی، هر چاه ارت بخشی از سیستم ارتینگ است، ولی هر ارتینگ لزوماً چاه ارت نیست.
۳. انواع سیستم‌های ارت (TN، TT، IT)
در طراحی شبکه‌های برق، سه نوع اصلی سیستم ارت وجود دارد:
TN: در این سیستم، نقطه نول ترانسفورماتور به زمین وصل است و نول و ارت با هم ترکیب می‌شوند.
TT: در این حالت، نول و ارت به‌صورت جداگانه به زمین متصل هستند و چاه ارت مستقل اجرا می‌شود.
IT: در این سیستم، نول به زمین وصل نمی‌شود و ایزوله باقی می‌ماند. این روش بیشتر در محیط‌های خاص مانند بیمارستان‌ها کاربرد دارد.
هر یک از این سیستم‌ها، بسته به شرایط شبکه و ایمنی موردنیاز، کاربرد خاص خود را دارند و انتخاب صحیح آن‌ها تأثیر زیادی در عملکرد چاه ارت خواهد داشت.

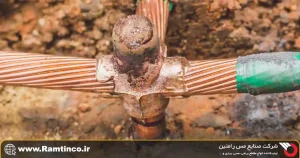

اجزای اصلی چاه ارت
برای اینکه یک چاه ارت عملکرد مؤثر و پایداری در برابر نشت جریان برق داشته باشد، باید اجزای آن به‌درستی انتخاب و نصب شوند. این اجزا نه‌تنها در کاهش مقاومت الکتریکی مؤثر هستند، بلکه تضمین‌کننده ایمنی سیستم برق و عمر مفید کل سیستم ارت نیز محسوب می‌شوند. در ادامه، اجزای اصلی یک چاه ارت استاندارد را بررسی می‌کنیم.
۱. الکترود زمین (صفحه مسی یا میله ارت)
مهم‌ترین بخش هر چاه ارت، الکترود آن است. این الکترود معمولاً از جنس مس با خلوص بالا ساخته می‌شود و در دو شکل رایج استفاده می‌گردد:
صفحه مسی با ابعاد متداول ۵۰×۵۰ یا ۶۰×۶۰ سانتی‌متر و ضخامت ۳ میلی‌متر
میله ارت (با طول‌های ۱.۵ تا ۳ متر) که در چاه‌های با فضای محدودتر یا زمین‌هایی با مقاومت پایین استفاده می‌شود.
الکترود زمین جریان‌های اضافی را به درون خاک منتقل می‌کند و باید با مواد مناسب به زمین متصل شود تا مقاومت الکتریکی به حداقل برسد.
۲. سیم ارت (جنس، ضخامت، اتصال)
سیم ارت وظیفه اتصال تجهیزات الکتریکی به چاه ارت را بر عهده دارد. این سیم باید از جنس مس خالص و بدون پوشش باشد تا دچار خوردگی نشود. ضخامت معمول آن بسته به کاربرد از ۱۰ تا ۵۰ میلی‌متر مربع متغیر است. اتصال این سیم به صفحه مسی باید با سوفاله برنجی یا جوش انفجاری انجام شود تا استحکام و هدایت مناسبی ایجاد گردد.
۳. بنتونیت و مواد پرکننده
برای پر کردن چاه و کاهش مقاومت زمین، از بنتونیت و ترکیباتی نظیر خاک رس فعال‌شده استفاده می‌شود. این مواد باعث رطوبت‌پذیری بالا و پایداری مقاومت در طول زمان می‌شوند. نقش بنتونیت در تثبیت سیستم گودال ارت بسیار حیاتی است، به‌ویژه در مناطقی با خاک خشک یا شن‌زار.
۴. جعبه تست و دریچه بازدید
برای بررسی دوره‌ای عملکرد چاه ارت، باید نقطه‌ای برای تست فراهم شود. جعبه تست، که معمولاً از جنس پلاستیک یا بتن ساخته می‌شود، بر روی سطح زمین نصب شده و امکان دسترسی به اتصال ارت را فراهم می‌کند. این قسمت نقش مهمی در نگهداری و کنترل سلامت سیستم ارت دارد.

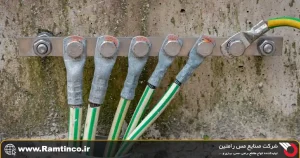

انواع چاه ارت و مقایسه آن‌ها
با پیشرفت فناوری و افزایش نیاز به ایمنی الکتریکی، انواع مختلفی از چاه ارت طراحی و اجرا شده‌اند. انتخاب نوع مناسب به عوامل متعددی مانند شرایط خاک، نوع کاربری ساختمان، بودجه و فضای موجود بستگی دارد. در این بخش، به بررسی انواع چاه ارت و مقایسه آن‌ها از نظر عملکرد، هزینه و عمر مفید می‌پردازیم.
۱. چاه ارت معمولی (قدیمی)
در روش سنتی، گودال ارت با حفر یک چاه عمیق (معمولاً ۳ تا ۵ متر) و ریختن نمک و ذغال سنگ به‌همراه آب ساخته می‌شد. این روش ارزان‌قیمت بود، اما به دلیل ناپایداری در مقاومت زمین و خطر آلوده‌سازی خاک، امروزه کمتر استفاده می‌شود.
۲. چاه ارت با صفحه مسی
این روش رایج‌ترین و استانداردترین نوع چاه ارت است. در این روش، یک صفحه مسی خالص در کف چاه قرار گرفته و با سیم ارت و مواد پرکننده مانند بنتونیت پوشیده می‌شود. این نوع چاه ارت دوام بالا، مقاومت کم و ایمنی بیشتری دارد.
۳. چاه ارت میله‌ای
در زمین‌هایی با رطوبت کافی یا فضاهای محدود، می‌توان از میله ارت استفاده کرد. میله‌ها معمولاً از جنس مس یا گالوانیزه هستند و به‌صورت عمودی یا افقی در زمین کوبیده می‌شوند. نصب این نوع گودال ارت ساده‌تر است اما ممکن است در خاک‌های خشک عملکرد ضعیف‌تری داشته باشد.
۴. چاه ارت با ژل کاهنده مقاومت
یکی از نوآوری‌های جدید در حوزه ارتینگ، استفاده از ژل کاهنده مقاومت است. این ژل، به‌همراه صفحه مسی یا میله ارت درون چاه قرار می‌گیرد و به‌دلیل حفظ رطوبت بالا، مقاومت زمین را به‌طور قابل توجهی کاهش می‌دهد. این روش در مناطق خشک و کم‌بارش توصیه می‌شود.
۵. مقایسه چاه ارت‌ها از نظر کارایی، هزینه و عمر مفید
نوع چاه ارت | مقاومت زمین | هزینه اجرا | عمر مفید | مناسب برای |
|---|---|---|---|---|
سنتی (نمک و ذغال) | متوسط تا زیاد | پایین | پایین | مناطق مرطوب، پروژه‌های موقت |
صفحه مسی | پایین | متوسط | بالا | ساختمان‌ها، تجهیزات حساس |
میله‌ای | متوسط | پایین | متوسط | زمین‌های مرطوب یا نرم |
ژل کاهنده مقاومت | بسیار پایین | بالا | بالا | مناطق خشک و سخت |
در نهایت، بهترین انتخاب به نوع پروژه و شرایط محیطی بستگی دارد. اما در هر نوع چاه ارت، دقت در اجرا و استفاده از تجهیزات استاندارد، ضامن عملکرد مؤثر آن خواهد بود.

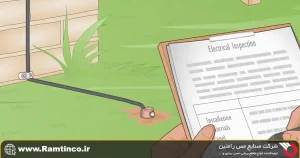

نحوه طراحی و اجرای چاه ارت استاندارد
طراحی و اجرای یک چاه ارت استاندارد، مستقیماً با عملکرد و طول عمر سیستم ارتینگ ساختمان در ارتباط است. هر اشتباه در این مرحله می‌تواند ایمنی ساختمان را به خطر اندازد یا باعث افزایش مقاومت الکتریکی سیستم شود. در این بخش، مراحل اجرای چاه ارت به صورت کاملاً کاربردی و فنی بررسی می‌شود.
۱. عمق و قطر استاندارد چاه
اولین قدم در اجرای یک چاه ارت، حفاری چاه با ابعاد مناسب است. عمق چاه بسته به نوع خاک و شرایط اقلیمی بین ۳ تا ۸ متر متغیر است. به‌طور معمول، در خاک‌های مرطوب و دارای هدایت الکتریکی مناسب، عمق ۳ تا ۴ متر کافی است، اما در مناطق خشک یا سنگی، ممکن است نیاز به حفر چاه‌های عمیق‌تر باشد. قطر چاه نیز معمولاً بین ۶۰ تا ۸۰ سانتی‌متر در نظر گرفته می‌شود تا فضای کافی برای قرارگیری الکترود و مواد پرکننده فراهم شود.
۲. فاصله مناسب از تجهیزات برق
محل احداث گودال ارت باید به‌گونه‌ای انتخاب شود که در فاصله مناسبی از تابلو برق اصلی، دکل‌ها یا تجهیزات حساس قرار گیرد. فاصله پیشنهادی معمولاً بین ۵ تا ۱۰ متر است. این فاصله نه‌تنها از لحاظ ایمنی مهم است، بلکه از لحاظ کارایی در تخلیه ولتاژهای اضافی نیز تأثیرگذار است. همچنین، نباید در نزدیکی چاه‌های فاضلاب یا منابع آبی حفر شود تا از شست‌وشوی مواد پرکننده جلوگیری شود.
۳. نحوه اتصال صفحه مسی و سیم ارت
یکی از مهم‌ترین اجزای چاه ارت، صفحه مسی است که نقش الکترود زمین را ایفا می‌کند. این صفحه معمولاً با ابعاد ۵۰×۵۰ یا ۶۰×۶۰ سانتی‌متر و با ضخامت حداقل ۳ میلی‌متر ساخته می‌شود. سیم ارت نیز باید از مس نرم و بدون روکش، با سطح مقطع حداقل ۱۶ میلی‌متر مربع انتخاب شود. اتصال سیم به صفحه باید با جوش فورجینگ (کدولد) انجام شود تا اتصال کاملاً مکانیکی و الکتریکی برقرار گردد و در برابر خوردگی نیز مقاوم باشد.
۴. استفاده از مواد کاهنده مقاومت مانند بنتونیت
پس از نصب صفحه مسی، باید اطراف آن را با مواد کاهنده مقاومت پر کرد. بنتونیت، خاک رس معدنی با خاصیت جذب رطوبت بالا، یکی از بهترین گزینه‌ها برای این کار است. این ماده باعث می‌شود که در تمام فصول، رطوبت اطراف صفحه حفظ شود و مقاومت الکتریکی چاه ارت در محدوده استاندارد باقی بماند. در برخی پروژه‌ها نیز از مخلوط بنتونیت، نمک صنعتی و پودر ذغال استفاده می‌شود، اما بنتونیت به‌دلیل پایداری بالا و سازگاری با محیط‌زیست ترجیح داده می‌شود.
۵. آزمایش مقاومت الکتریکی زمین
بعد از اجرای کامل چاه ارت، مرحله نهایی انجام تست مقاومت زمین است. این تست تعیین می‌کند که آیا چاه به‌درستی جریان نشتی یا خطای الکتریکی را به زمین منتقل می‌کند یا خیر. مقدار مقاومت باید کمتر از ۲ اهم برای ساختمان‌های حساس و کمتر از ۵ اهم برای ساختمان‌های معمولی باشد. اگر مقدار اندازه‌گیری‌شده بالاتر از حد مجاز بود، باید با افزایش تعداد چاه، اصلاح مواد پرکننده یا استفاده از ژل‌های کاهنده مقاومت، عملکرد سیستم ارتینگ بهینه شود.

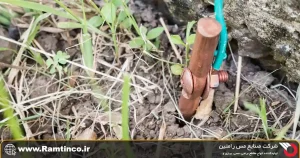

روش‌های اندازه‌گیری مقاومت چاه ارت
اندازه‌گیری دقیق مقاومت الکتریکی چاه ارت یکی از مهم‌ترین مراحل برای اطمینان از عملکرد صحیح سیستم زمین است. بدون اندازه‌گیری، هیچ تضمینی وجود ندارد که چاه بتواند جریان‌های خطا را به زمین منتقل کند.
۱. انواع دستگاه‌های تست مقاومت
برای تست مقاومت گودال ارت از دستگاه‌های مخصوصی به‌نام ارت‌تستر استفاده می‌شود. این دستگاه‌ها معمولاً دیجیتال و قابل‌حمل هستند و قابلیت اندازه‌گیری دقیق مقاومت بین چاه و زمین طبیعی را دارند. برخی مدل‌های حرفه‌ای‌تر، امکان ثبت و ذخیره نتایج را نیز فراهم می‌کنند که برای پروژه‌های بزرگ مفید است.
۲. روش افت پتانسیل (۳ نقطه‌ای)
رایج‌ترین روش تست مقاومت چاه ارت، روش افت پتانسیل یا روش سه‌الکترودی است. در این روش:
یک پین جریان در فاصله ۲۰ متری از چاه در زمین قرار می‌گیرد.
یک پین پتانسیل بین چاه و پین جریان قرار داده می‌شود.
سپس جریان کوچکی از دستگاه به زمین تزریق شده و اختلاف پتانسیل اندازه‌گیری می‌شود.
با استفاده از قانون اهم، مقاومت الکتریکی زمین به‌دست می‌آید. این روش بسیار دقیق بوده و مورد تأیید استانداردهای بین‌المللی است.
۳. مقدار استاندارد مقاومت زمین (اُهم مجاز)
برای یک چاه ارت خوب، مقدار مقاومت بهینه زیر ۲ اهم است، به‌ویژه برای تجهیزات حساس مانند بیمارستان‌ها، مراکز داده یا صنایع نفت و گاز. در ساختمان‌های معمولی، مقاومت بین ۲ تا ۵ اهم قابل‌قبول است. در صورتی‌که مقاومت بالاتر از این مقادیر باشد، لازم است اصلاحاتی در طراحی یا اجرا انجام شود.
۴. روش‌های افزایش دقت اندازه‌گیری
برای افزایش دقت تست مقاومت گودال ارت، موارد زیر توصیه می‌شود:
استفاده از میله‌های تست با طول کافی و جنس مناسب
انجام تست در زمان‌هایی که خاک دارای رطوبت متوسط است (نه خیلی خشک و نه خیلی مرطوب)
فاصله مناسب بین الکترودها (حداقل ۲۰ متر)
تکرار تست در زوایای مختلف اطراف چاه برای میانگین‌گیری از نتایج
این اقدامات کمک می‌کنند تا مقاومت واقعی چاه ارت با حداقل خطا اندازه‌گیری شود و نتیجه‌ای قابل‌اعتماد برای تصمیم‌گیری نهایی حاصل گردد.

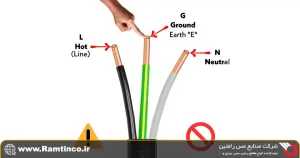

نکات فنی و اجرایی برای کاهش مقاومت چاه ارت
کاهش مقاومت الکتریکی در چاه ارت یکی از اصلی‌ترین عوامل در بهبود عملکرد سیستم ارتینگ و ارتقای ایمنی تجهیزات برقی است. مقاومت بالا می‌تواند موجب اختلال در هدایت جریان‌های نشتی و حتی خرابی سیستم‌ها شود. در این بخش به مهم‌ترین نکات فنی برای کاهش مقاومت چاه ارت می‌پردازیم.
۱. استفاده از مواد مناسب (بنتونیت، نمک و زغال، ژل ارت)
برای بهبود هدایت الکتریکی در اطراف الکترود، استفاده از مواد کاهنده مقاومت توصیه می‌شود. بنتونیت، نوعی خاک معدنی با خاصیت جذب رطوبت بالا است که با جذب آب محیط، مقاومت زمین را کاهش می‌دهد. ترکیب سنتی نمک صنعتی و پودر زغال نیز در برخی پروژه‌ها کاربرد دارد، اما پایداری بنتونیت بیشتر است. در مناطق خشک یا صنعتی، ژل ارت نیز گزینه‌ای عالی برای حفظ رطوبت و کاهش مقاومت چاه ارت محسوب می‌شود. این ژل‌ها سال‌ها در اطراف الکترود فعال باقی می‌مانند.
۲. موقعیت‌یابی مناسب برای حفر چاه
محل حفاری چاه ارت تأثیر قابل‌توجهی بر مقاومت نهایی آن دارد. بهترین مکان‌ها، نقاطی هستند که خاک مرطوب، نرم و بدون آلودگی شیمیایی باشد. چاه نباید در نزدیکی پی ساختمان، لوله‌کشی یا منابع آب حفر شود. در صورت امکان، مکان‌هایی با خاک رس، شنی یا خاک آلی گزینه‌های بهتری هستند چون جریان الکتریکی را بهتر هدایت می‌کنند. همچنین محل چاه باید دور از تابلو برق به میزان لازم و قابل‌دسترسی برای تعمیر و بازرسی دوره‌ای باشد.
۳. روش‌های سری و موازی کردن چاه‌ها
در مواردی که کاهش مقاومت با یک چاه امکان‌پذیر نیست، می‌توان از روش‌های سری یا موازی کردن چند چاه ارت استفاده کرد. در روش موازی، چند چاه مستقل به‌صورت الکتریکی به یک نقطه مشترک متصل می‌شوند. این روش باعث کاهش مؤثر مقاومت کل سیستم می‌شود. فاصله بین چاه‌های موازی باید حداقل دو برابر عمق آن‌ها باشد تا تداخل بین میدان‌های الکتریکی کاهش یابد. در روش سری، کمتر استفاده می‌شود زیرا معمولاً تأثیر مثبتی بر کاهش مقاومت ندارد.
۴. اهمیت رطوبت خاک در عملکرد چاه ارت
رطوبت خاک از عوامل کلیدی در عملکرد چاه ارت است. کاهش رطوبت باعث افزایش مقاومت می‌شود و عملکرد ارت را دچار اختلال می‌کند. برای حفظ رطوبت، پوشاندن دهانه چاه و استفاده از بنتونیت یا ژل ارت توصیه می‌شود. در مناطق گرم و خشک، ممکن است لازم باشد چاه به‌طور دوره‌ای آبیاری شود تا رطوبت کافی حفظ شود. بهتر است این موضوع در زمان طراحی در نظر گرفته شود تا از کاهش کارایی در بلندمدت جلوگیری گردد.

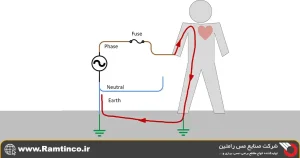

تفاوت چاه ارت خانگی با صنعتی
چاه ارت خانگی و صنعتی از نظر طراحی، ابعاد، متریال و کاربرد تفاوت‌های زیادی دارند. این تفاوت‌ها به دلیل شدت بار الکتریکی، اهمیت سیستم‌های کنترلی و استانداردهای ایمنی متنوع در فضاهای خانگی و صنعتی شکل می‌گیرند.
تفاوت‌های فنی و ساختاری
ویژگی‌ها | چاه ارت خانگی | چاه ارت صنعتی |
|---|---|---|
عمق چاه | ۳ تا ۵ متر | ۵ تا ۱۰ متر و گاه بیشتر |
قطر چاه | حدود ۶۰ سانتی‌متر | بین ۸۰ تا ۱۲۰ سانتی‌متر |
متریال استفاده‌شده | صفحه مسی، سیم مسی | صفحه مسی، ژل ارت، بنتونیت صنعتی |
تعداد چاه‌ها | معمولاً یک عدد | چند چاه به‌صورت شبکه یا موازی |
کاربرد | محافظت تجهیزات و برق‌گرفتگی | محافظت از دستگاه‌های حساس و سنگین |
نکات ایمنی در کاربرد صنعتی
در محیط‌های صنعتی، تجهیزات پرقدرت و ولتاژهای بالا نیاز به سیستم ارتینگ بسیار پایدار و با مقاومت پایین دارند. همچنین رعایت الزامات ایمنی مانند تست‌های دوره‌ای، استفاده از ژل و مواد کاهنده تخصصی، و نصب الکترودهای عمقی الزامی است. در صنایع شیمیایی یا پالایشگاه‌ها نیز رعایت استانداردهای خاص ضد انفجار برای چاه ارت الزامی است.

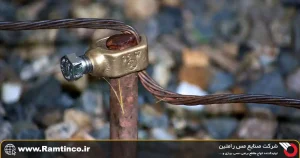

مزایا و کاربردهای چاه ارت
نقش چاه ارت در ایمنی سیستم‌های برقی و کاهش ریسک‌های الکتریکی به‌قدری مهم است که امروزه وجود آن در تمامی پروژه‌های ساختمانی، صنعتی و مخابراتی الزامی است. در ادامه مهم‌ترین مزایا و کاربردهای چاه ارت را بررسی می‌کنیم.
۱. حفاظت در برابر برق‌گرفتگی
مهم‌ترین وظیفه چاه ارت، تخلیه جریان نشتی یا ولتاژهای خطرناک به زمین است. این جریان‌ها اگر از طریق بدن انسان عبور کنند، ممکن است باعث برق‌گرفتگی و حتی مرگ شوند. چاه ارت با ایجاد یک مسیر کم‌مقاومت، از بروز چنین اتفاقاتی جلوگیری می‌کند و نقش حیاتی در سلامت افراد دارد.
۲. جلوگیری از آتش‌سوزی‌های ناشی از نشت برق
جریان‌های نشت یا اتصال کوتاه اگر به‌درستی تخلیه نشوند، می‌توانند باعث داغ شدن سیم‌ها و ایجاد جرقه شوند. در نتیجه خطر آتش‌سوزی افزایش می‌یابد. وجود یک چاه ارت مؤثر، این جریان‌ها را به‌طور سریع و ایمن تخلیه کرده و از بروز حوادث احتمالی جلوگیری می‌کند.
۳. حفاظت از تجهیزات حساس (مثل سرورها)
در تجهیزات الکترونیکی حساس مانند سرورها، دستگاه‌های پزشکی یا سیستم‌های کنترلی، حتی نوسانات کوچک نیز ممکن است باعث آسیب شوند. چاه ارت کمک می‌کند تا ولتاژهای ناخواسته به زمین منتقل شوند و تجهیزات در برابر نوسانات، صاعقه یا اختلالات شبکه برق محافظت شوند.
۴. الزام قانونی در ساخت‌وساز و استانداردهای نظام مهندسی
بر اساس مقررات نظام مهندسی ساختمان و آیین‌نامه‌های وزارت نیرو، اجرای چاه ارت برای ساختمان‌های مسکونی، اداری و صنعتی الزامی است. این الزام‌ها به‌دلیل اهمیت موضوع ایمنی و محافظت از جان و مال شهروندان تدوین شده‌اند. عدم اجرای چاه ارت در بسیاری از پروژه‌ها موجب رد شدن در بازرسی‌های نهایی و عدم دریافت پایان‌کار می‌شود.

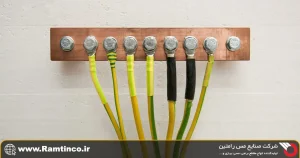

خطاهای رایج در اجرای چاه ارت و روش‌های جلوگیری از آن
اجرای چاه ارت به‌عنوان یک بخش اساسی در ایمن‌سازی سیستم‌های الکتریکی، نیاز به دقت بالایی دارد. با این حال، بسیاری از پروژه‌ها به دلیل عدم آگاهی یا سهل‌انگاری با خطاهایی مواجه می‌شوند که عملکرد صحیح چاه ارت را به خطر می‌اندازند. در ادامه به برخی از خطاهای رایج و راهکارهای جلوگیری از آن‌ها اشاره می‌شود.
۱. اتصال ضعیف صفحه مسی
یکی از شایع‌ترین مشکلات در اجرای چاه ارت، اتصال ضعیف یا غیرمطمئن صفحه مسی به سیم ارت است. اگر اتصال به‌درستی انجام نشود، مقاومت سیستم بالا رفته و در شرایط بروز خطا، جریان نشتی به‌خوبی به زمین منتقل نمی‌شود. برای جلوگیری از این مشکل، حتماً باید از جوش‌کاری نقره‌ای یا کلمپ‌های مسی استاندارد استفاده شود و محل اتصال با مواد ضدخوردگی پوشانده شود.
۲. استفاده از سیم نامناسب
انتخاب سیم با قطر و جنس غیراستاندارد می‌تواند منجر به افت کارایی چاه ارت شود. استفاده از سیم‌های آلومینیومی یا نازک در محیط‌های خورنده یا مرطوب، عمر مفید چاه را کاهش می‌دهد. بهترین انتخاب، سیم مسی با سطح مقطع مناسب (حداقل ۱۶ میلی‌متر مربع برای مصارف خانگی) و روکش مقاوم در برابر خوردگی است.
۳. عدم اندازه‌گیری مقاومت
در بسیاری از پروژه‌ها پس از اجرای چاه ارت، هیچ اندازه‌گیری دقیقی از مقاومت سیستم انجام نمی‌شود. این اشتباه باعث می‌شود که کارفرما از عملکرد واقعی چاه ارت بی‌اطلاع بماند. برای رفع این مشکل، پس از اجرای چاه باید با دستگاه‌های مخصوص، مقدار مقاومت اندازه‌گیری شده و در صورت نیاز، اصلاحاتی انجام شود تا مقاومت به زیر ۲ اهم برسد.
۴. نداشتن جعبه تست و بازبینی
جعبه تست یکی از اجزای کلیدی در نگهداری و بررسی دوره‌ای چاه ارت است. در برخی موارد، مجریان از نصب این جعبه صرف‌نظر می‌کنند یا آن را به‌درستی نصب نمی‌کنند، که مانع تست‌های دوره‌ای می‌شود. توصیه می‌شود جعبه تست ارت با درپوش ضدآب و اتصالات قابل‌اعتماد در محل مناسبی نصب شود تا امکان دسترسی سریع برای بررسی‌های فنی فراهم باشد.
در مجموع، اجرای اصولی چاه ارت نه‌تنها باعث حفاظت بهتر تجهیزات الکتریکی و افراد می‌شود، بلکه عمر مفید و عملکرد پایدار سیستم ارتینگ را نیز تضمین می‌کند.

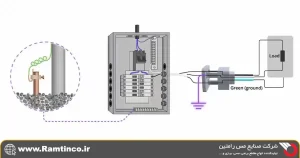

سوالات متداول درباره چاه ارت
۱. چه زمانی نیاز به اجرای چاه ارت داریم؟
در هر ساختمانی که از تجهیزات الکتریکی استفاده می‌شود، به‌خصوص در فضاهای صنعتی یا ساختمان‌های بلند، اجرای چاه ارت الزامی است. همچنین در مکان‌هایی که تجهیزات حساس مانند سرورها یا تابلوهای برق وجود دارد، وجود چاه ارت یکی از ضرورت‌های اولیه به شمار می‌رود.
۲. آیا خانه‌های قدیمی باید چاه ارت داشته باشند؟
بله. خانه‌های قدیمی که در زمان ساخت آن‌ها سیستم ارت لحاظ نشده، باید در اولین فرصت ممکن اقدام به اجرای چاه ارت نمایند. این کار نه‌تنها ایمنی افراد را تضمین می‌کند بلکه از آسیب به وسایل برقی نیز جلوگیری می‌کند.
۳. عمر مفید چاه ارت چقدر است؟
عمر مفید یک چاه ارت به عوامل مختلفی مانند کیفیت اجرا، نوع مواد استفاده‌شده، رطوبت خاک و میزان خوردگی بستگی دارد. در شرایط مناسب، یک چاه ارت می‌تواند بین ۱۰ تا ۲۰ سال عملکرد مطلوبی داشته باشد. با این حال، بررسی و تست سالانه مقاومت چاه می‌تواند از افت عملکرد آن جلوگیری کند.
۴. چگونه بفهمیم چاه ارت عملکرد درستی دارد؟
تنها راه معتبر برای اطمینان از عملکرد صحیح چاه ارت، اندازه‌گیری مقاومت آن با دستگاه ارت‌تستر است. اگر مقدار مقاومت زیر ۲ اهم باشد، نشان‌دهنده کارایی مناسب سیستم ارتینگ است. همچنین وجود جریان نشتی پایین و عملکرد درست کلیدهای محافظ جان نیز می‌تواند نشانه‌ای از عملکرد صحیح چاه ارت باشد.

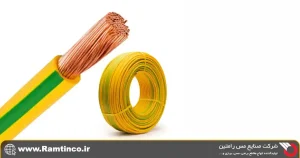

نتیجه‌گیری و توصیه نهایی
با توجه به نقش حیاتی چاه ارت در تأمین ایمنی الکتریکی ساختمان‌ها، نمی‌توان اهمیت اجرای صحیح و اصولی آن را نادیده گرفت. چاه ارت به‌عنوان یکی از الزامات اصلی در برق‌کشی ساختمان‌ها، نقش مهمی در حفاظت از جان انسان‌ها، جلوگیری از آتش‌سوزی و پایداری تجهیزات الکتریکی ایفا می‌کند.
اجرای اصولی چاه ارت، تنها به حفر یک چاه و قراردادن صفحه مسی محدود نمی‌شود. انتخاب مکان مناسب، استفاده از متریال استاندارد، رعایت عمق و قطر چاه و نهایتاً تست دقیق مقاومت، همگی در کارایی نهایی سیستم ارت مؤثر هستند. بدون اجرای صحیح این مراحل، حتی بهترین تجهیزات نیز نمی‌توانند عملکرد مطلوبی ارائه دهند.
یکی از توصیه‌های کلیدی به تمام کارفرمایان و مجریان، توجه به استانداردهای معتبر ملی و بین‌المللی در زمینه اجرای چاه ارت است. استانداردهایی مانند IEC، NEC، و دستورالعمل‌های سازمان نظام مهندسی ایران می‌توانند راهنمای دقیقی برای انجام کار اصولی و قابل اعتماد باشند.
در نهایت، اجرای چاه ارت را باید به‌عنوان یک سرمایه‌گذاری بلندمدت برای ایمنی و پایداری سیستم‌های الکتریکی در نظر گرفت. بازبینی و نگهداری سالانه، استفاده از ابزارهای اندازه‌گیری معتبر و رعایت کامل دستورالعمل‌های ایمنی، راهکارهایی هستند که تضمین می‌کنند سیستم ارتینگ به‌درستی و برای سال‌ها عمل خواهد کرد.
